Rentang Tekanan & Konfigurasi Keamanan: Daftar Periksa Insinyur Lapangan untuk Pemilihan Kompresor

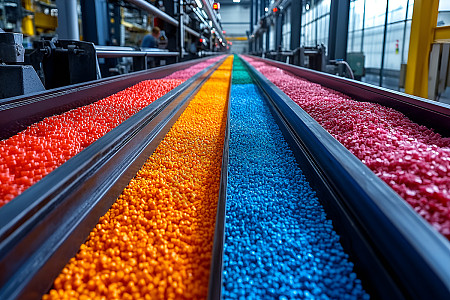

Kuartal terakhir, saya dipanggil ke pabrik plastik di Thailand. Lini produksi mereka telah terhenti selama 18 jam. Akar penyebabnya? Kompresor udara ulir yang telah bekerja dengan sempurna selama tiga tahun tiba-tiba mati dalam semalam.

Saat saya menarik kayunya, alarm suhu tinggi telah terpicu—tetapi sensor termal tidak pernah dihubungkan ke sirkuit pematian darurat. Kompresor terus bekerja sampai rotor menyatu dengan casing.

Insiden itu bukan kegagalan mesin. Itu adalah kegagalan konfigurasi.

Selama bertahun-tahun, saya telah melihat cerita serupa di seluruh dunia—mulai dari pabrik petrokimia di Timur Tengah hingga pabrik pengolahan makanan di Eropa. Benang merahnya jarang sekali adalah jenis kompresor. Hal ini hampir selalu merupakan kesalahan dalam konfigurasi keselamatan relatif terhadap tekanan operasi sebenarnya.

Panduan ini bukanlah makalah teoritis. Ini adalah daftar periksa praktis yang diambil dari rincian nyata, meliputisekrup kompresor udara, piston bertekanan tinggi, dan unit sentrifugal, sehingga Anda dapat mencocokkan lapisan pelindung yang tepat dengan kisaran tekanan spesifik Anda.

Kisaran Tekanan Rendah (Hingga 15 bar / 220 psi) — Risiko Tersembunyi dalam Sistem "Sederhana"

Ini adalah pita tekanan yang paling umum, dansekrup kompresor udaramendominasi ruang ini. Karena sistem ini dianggap sebagai "standar", banyak operator berasumsi bahwa perlindungan dasar sudah cukup. Dalam praktiknya, saya melihat tiga kesenjangan yang berulang:

1. Logika suhu, bukan hanya saklar suhu

Banyak kompresor sekrup model dasar menggunakan saklar suhu bimetal sederhana. Suhunya naik 120°C, tapi saat itu, minyaknya sudah matang. Kompresor udara ulir yang dikonfigurasi dengan benar harus dilengkapi sensor PT100 RTD dengan interlock logika bawaan—bukan hanya alarm lunak di PLC. Pengontrol harus secara fisik memutus daya pada suhu 110°C dan memerlukan reset manual. Fitur tunggal ini mencegah 70% kegagalan rotor prematur yang saya temui secara global.

2. Pemantauan tekanan diferensial di seluruh filter oli

Filter oli yang tersumbat membuat bantalan menjadi kelaparan. Kebanyakan paket kompresor hanya memonitor tekanan pelepasan akhir. Tapi ditentukan dengan baiksekrup kompresor udaraharus memiliki saklar delta-P di filter oli. Ketika perbedaan tekanan melebihi 2,5 bar, pengontrol harus menandai peringatan servis sebelum katup bypass terbuka dan oli tanpa filter bersirkulasi. Ini adalah add-on berbiaya rendah yang terbayar dengan sendirinya dalam satu perbaikan yang dapat dihindari.

3. Perlindungan fase dan verifikasi rotasi

Saya telah melihat kerusakan akibat rotasi terbalik di Indonesia, Nigeria, dan Brasil—selalu terjadi setelah sambungan listrik di lokasi tersambung kembali. Kompresor sekrup yang dikonfigurasi dengan benar harus menyertakan relai urutan fasa yang secara fisik mencegah penyalaan jika putaran salah. Ini bukanlah pilihan; itu adalah lapisan mendasar yang harus ditentukan dalam setiap pesanan pembelian.

Untuk tugas tekanan rendah, kompresor udara sekrup lobus ganda dengan ketiga perlindungan ini menawarkan keseimbangan terbaik antara keandalan dan keselamatan. Jangan menerima paket yang tidak memiliki perlindungan termal dan fasa bawaan, berapa pun keuntungan harganya.

Rentang Tekanan Sedang (15–40 bar / 220–580 psi) — Mengelola Kaskade Termal pada Kompresor Piston

Segera setelah Anda melewati 15 bar, pasar beralih ke kompresor piston multi-tahap. Tantangan keselamatan di sini bukan hanya sekedar pengendalian tekanan, melainkan manajemen gradien termal.

Beberapa tahun yang lalu, saya menyelidiki kebakaran di pabrik PET di India. Kompresor piston dua tahap mengalami intercooler tersumbat. Suhu pembuangan tahap kedua naik hingga 230°C, memicu endapan karbon di katup pembuangan. Nyala api kembali menyala ke dalam bak mesin.

Penyelidikan mengungkapkan bahwa kompresor hanya memantau suhu pelepasan akhir. Tahap peralihan tidak memiliki perlindungan independen.

Untuk unit piston bertekanan sedang, saya merekomendasikan tiga lapisan keselamatan yang tidak dapat dinegosiasikan:

•  Pemantauan suhu independen pada setiap tahap kompresi.Setiap pelepasan silinder harus memiliki termokopelnya sendiri, dan PLC harus memicu penghentian jika ada tahap yang melebihi batas desainnya—bukan hanya saluran keluar akhir.
• Katup pengaman mekanis dengan indikator yang dapat memberi petunjuk.Dalam layanan bertekanan tinggi, katup pengaman dapat terangkat dan dipasang kembali tetapi gagal menutup sepenuhnya, sehingga menyebabkan kebocoran mikro. Tentukan katup dengan tuas pengangkat dan indikator visual sehingga operator dapat memastikan apakah katup sudah lega. Hal ini sangat penting terutama di lokasi terpencil atau tanpa pengawasan.
• Pembuangan kondensat otomatis dengan cadangan manual.Kelembapan tidak dapat dihindari pada kompresi tekanan sedang. Pengurasan otomatis gagal—Saya telah melihat kumparan solenoid terbakar di lingkungan lembab. Setiap pengurasan otomatis harus didukung oleh isolasi manual dan katup pembuangan, dengan prosedur tertulis untuk pemeriksaan manual mingguan.

Kisaran Tekanan Tinggi (Di atas 40 bar / 580 psi) — Standar API sebagai Dasar Anda

Untuk aplikasi yang melebihi 40 bar—stasiun pengisian bahan bakar gas, pengujian saluran pipa, atau peningkatan nitrogen bertekanan tinggi—konfigurasi keselamatan beralih dari praktik terbaik ke kode teknis. Di arena ini, kompresor udara ulir jarang digunakan; unit piston atau diafragma mengambil alih. Namun, prinsip keselamatannya tumpang tindih.

Berdasarkan persyaratan perpipaan API 618 (kompresor bolak-balik) dan ASME B31.3, berikut hal-hal yang harus disertakan dalam setiap paket tekanan tinggi:

1. Perlindungan tekanan berlebih ganda secara seri.Katup pelepas tunggal saja tidak cukup. Konfigurasi tersebut harus mencakup katup pelepas primer yang disetel pada 5% di atas tekanan operasi, dan katup sekunder yang disetel pada 8%, yang dibuang ke header ventilasi yang aman. Redundansi ini telah mencegah terjadinya bencana pecah di dua pabrik tempat saya bekerja di Amerika Serikat.

2. Pemantauan getaran dan rod-drop.Kompresor piston bertekanan tinggi mengalami tekanan mekanis yang signifikan. Saya sangat merekomendasikan

•  Proximity probe pada setiap crosshead guide untuk mendeteksi keausan ring pengendara
•  Transduser getaran pada setiap kepala silinder, dengan logika mati jika kecepatan melebihi 25 mm/s

3. Tekanan oli bak mesin dengan shutdown rendah.Dalam servis bertekanan tinggi, tekanan oli menopang bantalan dan juga mengoperasikan unloader dengan kontrol kapasitas. Sakelar tekanan oli rendah yang segera mematikan pengemudi adalah hal yang wajib—bukan lampu peringatan, namun relai pematian fisik.

Kompresor Sentrifugal — Perlindungan Lonjakan Adalah Perlindungan Personil

Kompresor sentrifugal beroperasi pada kecepatan yang sangat tinggi, seringkali dengan impeler yang besar. Peristiwa keselamatan yang paling berbahaya bukanlah tekanan berlebih, melainkan lonjakan arus.

Ketika kompresor sentrifugal melonjak, rotor dapat bergeser secara aksial beberapa milimeter dalam milidetik. Getaran yang diakibatkannya dapat merusak pipa pembuangan. Saya telah melihat peristiwa lonjakan di pabrik kimia Eropa yang memotong flensa baja tahan karat 10 inci.

Untuk unit sentrifugal, fitur keselamatan berikut tidak dapat dinegosiasikan:

•  Kontrol anti-lonjakan dengan katup penghembus kerja cepat khusus.Waktu respons katup harus di bawah 1 detik. Saat menentukan, tanyakan kepada pemasok laporan pengujian respons langkah katup. Jika mereka tidak dapat menyediakannya, anggap saja itu sebuah tanda bahaya.
•  Pemantauan posisi aksial (keausan bantalan dorong).Dua probe proximity independen yang mengukur perpindahan poros harus dipasang. Jika gerakan aksial melebihi 0,3 mm (tergantung pada desain rotor), sistem harus memulai pematian terkontrol sebelum bantalan dorong rusak.
• Segel gas kering dengan pemantauan aliran ventilasi.Untuk aplikasi dengan gas berbahaya, segel gas kering tandem adalah standarnya. Namun keamanan sebenarnya ada pada flow meter ventilasi kebocoran. Peningkatan bertahap dalam aliran ventilasi menunjukkan kerusakan segel dan memberikan peringatan dini selama berminggu-minggu—jika pemantauan dilakukan dan dilakukan sesuai tren.

Tiga Aturan Keselamatan Universal — Apa Pun Jenis Kompresor yang Anda Pilih

Di setiap lokasi yang saya kunjungi secara global—baik kompresor udara ulir di tambang Australia, kompresor piston di fasilitas gas Rusia, atau unit sentrifugal di kilang Jerman—tiga aturan ini berlaku:

1.  Katup isolasi manual pada pelepasan kompresor.Shutdown elektronik bisa gagal. Katup bola fisik atau katup gerbang pada flensa pelepasan memberi operator kemampuan untuk mengisolasi kompresor dari sistem selama keadaan darurat, meskipun sistem kontrol tidak responsif.
2. Kaca penglihatan pada sistem berpelumas.Untuk kompresor ulir yang terisi oli, kaca penglihatan saluran balik oli adalah perangkat keselamatan yang sederhana dan sering diabaikan. Jika Anda tidak dapat melihat oli mengalir selama pengoperasian dengan muatan, jalur pengambilan oli tersumbat. Tanpa konfirmasi visual ini, kompresor secara bertahap akan kehilangan oli, sehingga menyebabkan bearing kelaparan. Saya sarankan untuk menentukan kaca penglihatan pada setiap kompresor udara ulir yang terendam oli sebagai item baris standar.
3.  Catatan kalibrasi untuk setiap sensor tekanan dan suhu.Saya tidak bisa cukup menekankan hal ini. Sensor yang menunjukkan suhu terendah 5°C akan mengalahkan seluruh konfigurasi keselamatan Anda. Pastikan pemasok Anda memberikan sertifikat kalibrasi pabrik yang dapat ditelusuri ke standar internasional (ISO 17025). Selain itu, jadwalkan kalibrasi ulang tahunan—ini adalah satu-satunya investasi keselamatan paling hemat biaya yang dapat Anda lakukan.

Membuat Pilihan Akhir — Matriks Keputusan Berdasarkan Tugas Anda

Jika Anda sedang dalam tahap perencanaan untuk stasiun kompresor baru, berikut adalah kerangka kerja sederhana yang saya bagikan dengan klien selama penilaian lokasi:

Mengapa Hal Ini Penting — Selain Kepatuhan

Saya telah mengerjakan sistem kompresor di enam benua. Operator yang paling sukses tidak memandang konfigurasi keselamatan sebagai garis biaya. Mereka memandangnya sebagai asuransi yang memberikan keuntungan dalam hal waktu kerja, prediktabilitas pemeliharaan, dan kepercayaan personel.

Kompresor udara ulir yang dikonfigurasi dengan benar dengan perlindungan termal dan filter yang tepat akan bertahan lebih lama dari unit yang dikonfigurasi dengan buruk selama tiga hingga lima tahun, dengan penghentian tidak terencana 40% lebih sedikit. Kompresor piston yang dilengkapi instrumen dengan baik akan memperingatkan Anda tentang kerusakan intercooler beberapa minggu sebelum menimbulkan bahaya kebakaran. Unit sentrifugal yang dilindungi lonjakan arus akan menjaga pipa Anda tetap utuh selama umur desain 20 tahun penuh
